G220至济青高速公路王舍人互通立交连接线工程第-标段南水北调跨线桥

2021-12-31      来源:鑫泽鑫

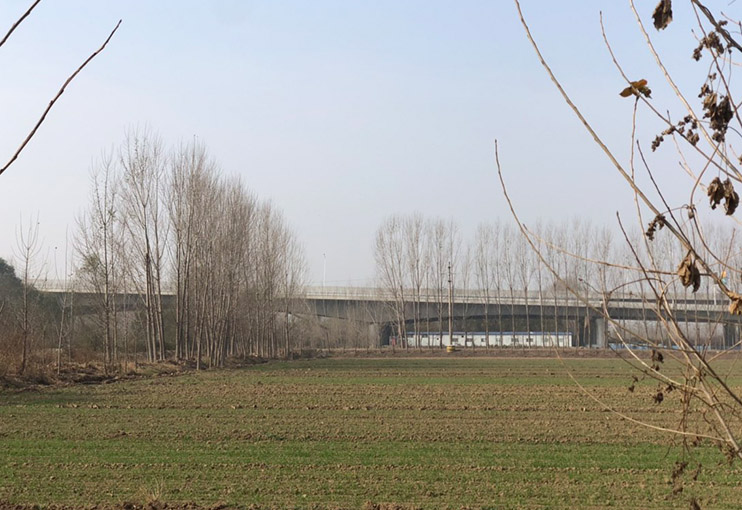

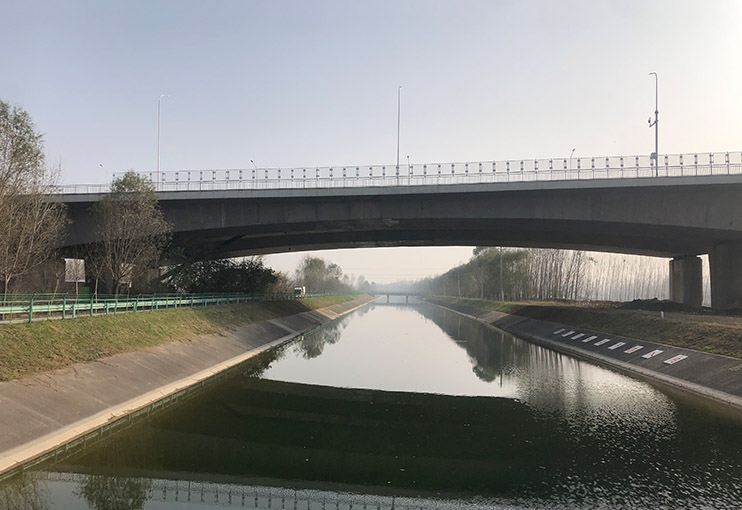

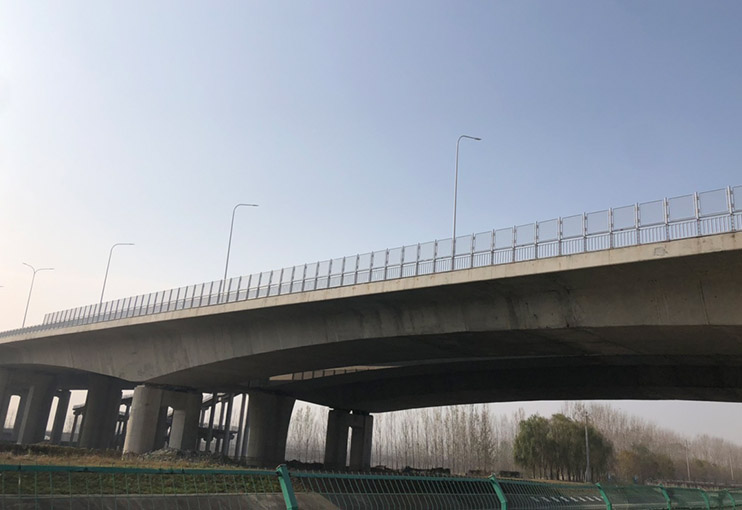

      G220至济青高速公路王舍人互通立交连接线工程第-标段南水北调跨线桥工程位于济南市历城区小河套村,起讫里程桩号为:K1+220.236- K1+430.236,全长210m,跨径布置为57m+96m+57m预应力混凝土连续梁。桥梁平面位于R=2000圆曲线上,与南水北调东线干渠河基本正交。公路桥桥梁采用分东西两幅布置,单幅桥宽21.25m,标准横断面布置为: 2.25m (人行道) +2.5m (非机动车道) +0.5m (防撞护栏) +15.5m车行道+0.5m (防撞护栏),公路桥两幅中间预留轨道交通空间,道路等级为-级公路兼城市主干路。结构形式:

     桥梁上部结构为变截面预应力混凝土连续梁,箱梁采用C50混凝土,为单向双室斜腹板断面,全桥共55个节段。其中,0#块长12m,标准节段长度分别为3m、3.5m、 4m,中、边跨合龙段长2m,边跨现浇段长7.92m。箱梁中支点梁高5.8m,跨中梁高26m,梁底采用二次抛物线。桥梁下部结构墩柱采用双柱式圆端矩形桥墩,中设系梁。承台采用整体式矩形承台,桩基采用钻孔灌注桩,桩径为φ1.8m、中1.2m两种。
